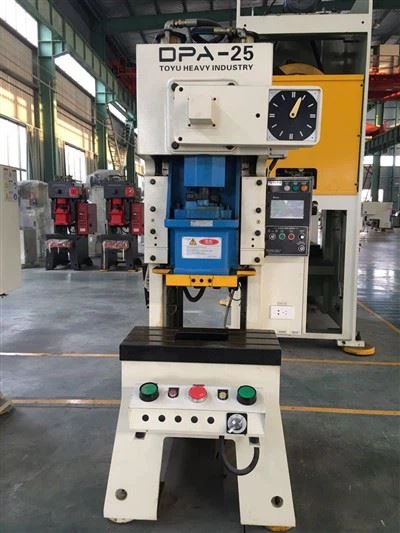

A puncionadeira aberta de eixo único com estrutura de aço de alta precisão adota embreagem seca de tecnologia japonesa, que tem desempenho de trabalho estável, alta eficiência de produção, baixo ruído e baixo custo de manutenção. Equipado com decreto japonês e bomba hidráulica de proteção contra sobrecarga para garantir maior vida útil. É a pequena prensa mais prática e madura na área de estamparia dos últimos anos. Altamente recomendado para produção de peças metálicas.

Produto de Estampagem 1

Produto de Estampagem 2

Produto de Estampagem 3

Recurso

Corpo soldado em aço, temperado ou VSR (alívio de tensão de vibração), alta rigidez, precisão estável.

O cilindro pneumático de equilíbrio duplo equilibra o peso do controle deslizante e do punção, reduzindo o ruído e o impacto.

O virabrequim passa por tratamento de retificação após têmpera de alta frequência.

Trilho guia retangular hexagonal estendido com superfície de bronze.

Arranjo vertical do virabrequim, estrutura compacta.

Controle PLC, válvula dupla de segurança importada.

Embreagem e freio de fricção multidisco com combinação úmida.

Proteção contra sobrecarga hidráulica.

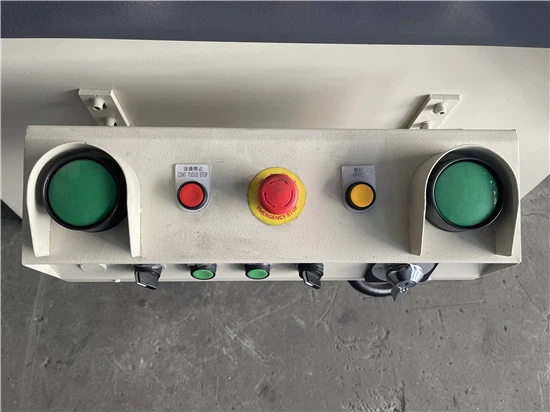

Consolar

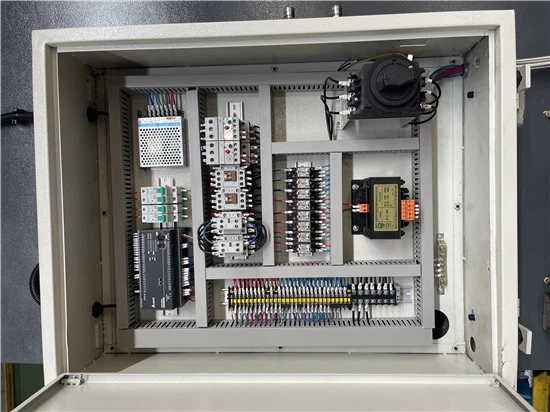

Caixa Elétrica

Dente de serra

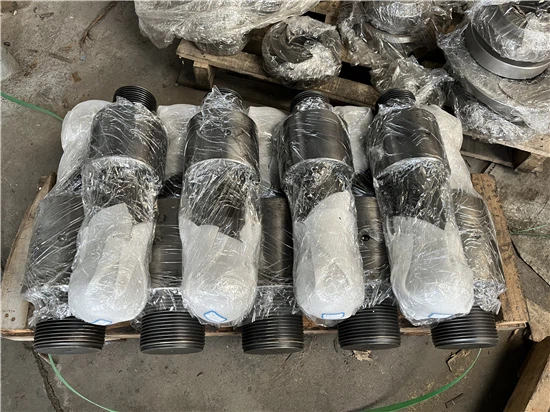

Biela

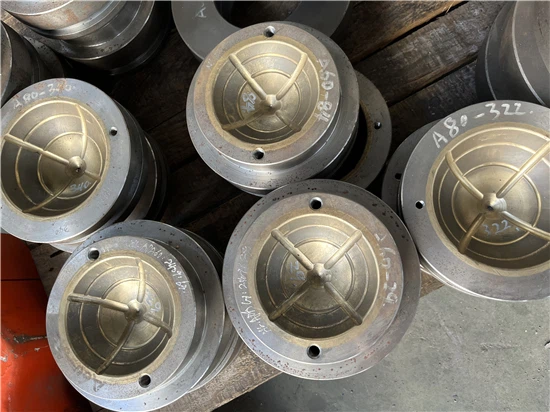

Camisetas

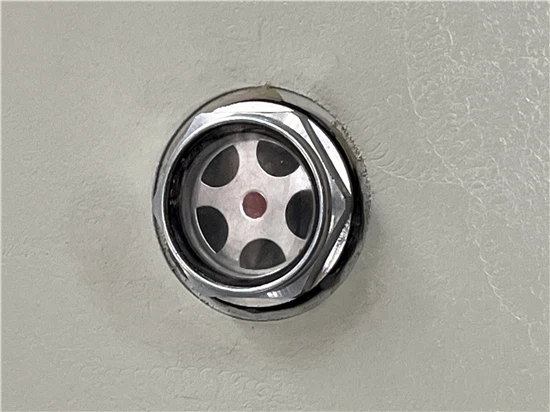

Medidor Vernier

Item		DPA-25		DPA-35
Modelo		V	H	V	H
Capacidade	Tonelada	25		35
Ponto de tonelagem nominal	milímetros	3.2	1.6	3.2	1.6
Mudança de velocidade	s.p.m	60-140	130-200	40-120	110-180
Velocidade estável	s.p.m	110		85
AVC	milímetros	60	30	70	40
Altura da matriz	milímetros	200	215	220	235
Ajuste de slide	milímetros	50		55
Área de slides	milímetros	300×220×50		360×250×50
Área de reforço	milímetros	680×300×70		800×400×70
Orifício da haste	milímetros	Φ38		Φ38
Motor principal	kw.p	2.2×4		3.7×4
Dispositivo de ajuste deslizante		Operação manual		Operação manual
Pressão do Ar	kg/cm²	5-6		5-6
Prensas de Precisão		SNC(Jls)1class		SNC(JlS)1classe
Dimensão das prensas	milímetros	930×1390×2125		1000×1450×2300
Capacidade da almofada	Tonelada	-		2.3
AVC	milímetros	-		50
Área efetiva da almofada	mm²	-		300×230

DPA-45		DPA-60		DPA-80		DPA-110
V	H	V	H	V	H	V	H
45		60		80		110
3.2	1.6	4	2	4	2	6	3
40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90
75		65		65		50
80	50	120	60	150	70	180	80
250	265	310	340	340	380	360	410
60		75		80		80
400×300×60		500×360×70		560×420×70		650×470×80
850×440×80		900×500×80		1000×550×90		1150×600×110
Φ38		Φ50		Φ50		Φ50
5.5×4		5.5×4		7.5×4		11×4
Operação manual				Condução elétrica
5-6		5-6		5-6		5-6
SNC(JlS)1classe
1040×1650×2390		1090×1670×2750		1328×1820×2980		1458×1970×3133
2.3		3.6		3.6		6.3
50		70		70		80
300×230		350×300		450×310		500×350

DPA-160		DPA-200		DPA-260		DPA-315
V	H	V	H	V	H	V	H
160		200		260		315
6	3	6	3	7	3.5	8	3.5
20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
35		35		30		30
200	90	200	100	250	150	250	150
460	510	460	510	500	550	500	550
100		110		120		120
700×550×90		850×630×90		950×700×100		1200×700×100
1250×800×140		1400×820×160		1500×840×180		1600×840×180
Φ65		Φ65		Φ65		Φ70
15×4		18.5×4		22×4		30×4
Condução elétrica
5-6		5-6		5-6		5-6
SNC(Jls)1class		SNC(Jls)1class		SNC(Jls)1class		SNC(Jls)1class
1560×2390×3610		1790×2690×4058		1945×2865×4433		2145×2965×4500
10		14		14		16
80		100		100		100
650×420		710×480		810×480		810×480

Acessórios	Padrão
Protetor Hidráulico de Sobrecarga	●
Sistema de Lubrificação Manual	●
Inversor de frequência	●
Dispositivo de ajuste deslizante (DPA60 e abaixo do DPA60)	●
Dispositivo de ajuste deslizante (DPA 80 ou superior)	●
Indicador de altura da matriz (DPA60 e abaixo de DPA60)	●
Indicador de altura da matriz (DPA 80 ou mais)	●
Dispositivo de equilíbrio	●
Interruptor de came rotativo	●
Indicador de ângulo de manivela	●
Contador de cursos elétricos	●
Receptáculo de fonte de ar	●
Contra Dispositivo de Segurança Excesso	●
Caixa de ferramentas de manutenção	●
Manual de operação	●

Acessórios	Opcional
Sistema de lubrificação elétrica automática	○
Dispositivo pneumático de cusão	○
Contador de pré-impressão	○
Contador de pré-impressão	○
Interruptor de pé	○
Dispositivo de troca rápida de matriz (modo levantador de matriz, braçadeira e mudança de braço de matriz)	○
	○
Dispositivo de extração deslizante	○
Consentimento para detecção de falha de alimentação	○
Fonte de energia	○
Montagem de prensa antivibração	○
Dispositivo de segurança fotoeletrônico	○
Alimentador	○
Prateleira	○
Nivelador	○
Mão do Machanismo	○
A luz da sala	○

O que é uma prensa hidráulica?

Uma prensa hidráulica usa fluido hidráulico para gerar uma grande quantidade de força em uma pequena área de superfície para processamento de metal. As prensas hidráulicas variam em tamanho, desde pequenas prensas de bancada até prensas muito grandes de 500- toneladas, acomodando aplicações de baixa e alta tonelagem.

Consiste principalmente em uma estrutura, base, sistema de energia e sistema de controle. Uma prensa hidráulica utiliza um cilindro hidráulico para produzir uma força compressiva e opera com base na lei de Pascal, que afirma que quando a pressão é aplicada a um fluido confinado, a mudança de pressão ocorre em todo o fluido.

As prensas hidráulicas são amplamente utilizadas na área industrial para conformação, endireitamento e britagem de metais, capazes de gerar grandes tonelagem de até 10,000 toneladas. Eles são essenciais na fabricação, montagem e produção de componentes para máquinas e peças para produtos comerciais e industriais.

Tipos de prensas hidráulicas

1. Prensa hidráulica de estrutura H: Apresenta uma estrutura de estrutura H com um cilindro de pressão, bomba e suporte móvel. É comumente usado para produção em pequena escala.

2. Prensa Hidráulica com Estrutura em C: Projetada com uma estrutura em forma de C para melhor velocidade, precisão e desempenho de orientação, frequentemente usada para fixação, montagem de peças e instalações de rolamentos.

3. Prensa Hidráulica de Quatro Colunas: Possui dois cilindros hidráulicos e um sistema de controle central, com pressão e velocidade de compressão ajustáveis.

4. Prensa Hidráulica Roll-Frame: Projetada para instalação de rolamentos, engrenagens e polias em eixos e rolos.

5. Prensa Hidráulica de Endireitamento: Usada para endireitar eixos, placas e grandes soldagens.
