Descrição

Parâmetros técnicos

Principais recursos

Construção de alta rigidez: A estrutura robusta é fabricada com placas de aço soldadas, projetada para suportar demandas operacionais rigorosas sem comprometer a precisão.

Ampla superfície da mesa: A ampla superfície de trabalho oferece amplo espaço para manusear grandes chapas de metal, facilitando a configuração e a manobrabilidade.

Fabricação com alívio de tensão: Para aumentar ainda mais a durabilidade e o desempenho da máquina, a estrutura passa por um processo especializado de alívio de tensão. Este tratamento reduz significativamente as tensões internas causadas pela soldagem e usinagem, prolongando assim a vida útil da prensa e mantendo a alta precisão nas operações de conformação de metal.

Engenharia de alta precisão: Com tecnologia de ponta e design meticuloso, nossa puncionadeira oferece resultados precisos de forma consistente, tornando-a a escolha ideal para conformação de metal de alta precisão.

Esta puncionadeira é especificamente adaptada para atender às necessidades das indústrias que exigem alta precisão e confiabilidade no processamento de chapas metálicas. Esteja você trabalhando com componentes complexos ou produções em grande escala, nossa máquina garante desempenho ideal e resultados de qualidade.

Produtos de Estampagem 1

Produtos de Estampagem 2

Produtos de Estampagem 3

Produtos de Estampagem 4

Recurso

1. A estrutura com alta rigidez, alta precisão e mesa ampla é feita de soldagem de chapa de aço e processada pelo processo de eliminação do estresse interno da puncionadeira.

2. O dispositivo de embreagem e freio é altamente sensível, juntamente com a melhor válvula solenóide dupla e dispositivo de proteção contra sobrecarga do mundo, para garantir a precisão e segurança da operação e parada do controle deslizante de punção.

3. Projetado com circuito elétrico fechado, pode ser combinado com qualquer equipamento de automação.

4. Controle PLC totalmente inteligente, ajuste elétrico do molde, proteção hidráulica contra sobrecarga; ajuste de conversão de frequência, dispositivo de alarme automático de corte de óleo; molde com display digital eletrônico com função de alta memória, travamento hidráulico opcional do molde e dispositivos automáticos de levantamento do molde.

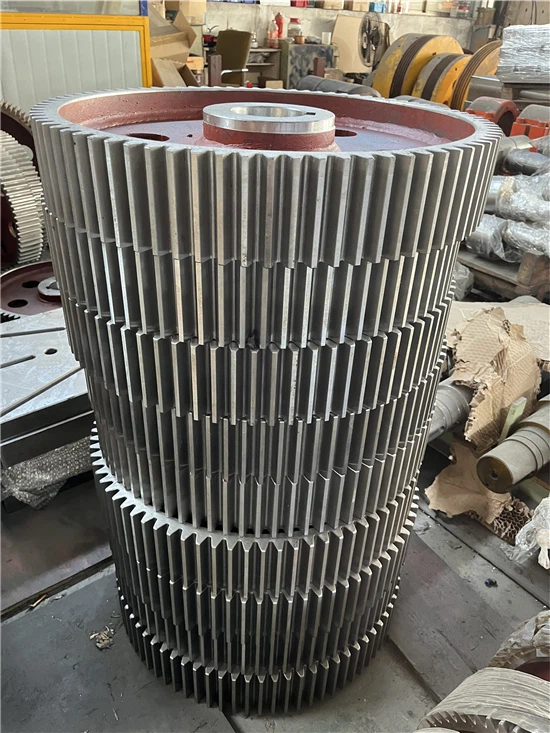

Engrenagem

Bombas elétricas raras

Consola móvel

Caixa Elétrica

Embreagem do volante

Camisetas

Item		DPC-110		DPC-160
Modelo		V	H	V	H
Capacidade	Tonelada	110		160
Ponto de tonelagem nominal	milímetros	5	3	6	3
AVC	milímetros	180	110	200	130
Velocidade estável	s.p.m	35-65	50-100	30-55	40-85
Altura da matriz	milímetros	400	435	450	485
Ajuste de slide	milímetros	100		100
Área de slides	milímetros	1400×500×70		1600×550×70
Área de reforço	milímetros	1800×650×130		2000×760×150
Motor principal	kw.p	11×4		15×4
Pressão do Ar	kg/cm²	5-6		5-6
Prensas de Precisão	Tonelada	SNC(Jls)1class
Morrer Almofada		Duas placas ﹠dois cilindros
Capacidade	Tonelada	3.6×2		6.3×2
AVC	milímetros	70		70
Dimensão da peça de trabalho da almofada de matriz	milímetros	350×235×2		410×260×2
Dimensão das prensas	milímetros	2250×1945×3040		2460×2270×3734

Item		DPC-200		DPC-250
Modelo		V	H	V	H
Capacidade	Tonelada	200		250
Ponto de tonelagem nominal	milímetros	6	3	7	3.5
AVC	milímetros	250	150	280	170
Velocidade estável	s.p.m	25-45	35-70	20-35	30-60
Altura da matriz	milímetros	500	550	550	605
Ajuste de slide	milímetros	120		120
Área de slides	milímetros	1850×650×95		2100×700×95
Área de reforço	milímetros	2400×840×170		2700×900×170
Motor principal	kw.p	18.5×4		22×4
Pressão do Ar	kg/cm²	5-6		5-6
Prensas de Precisão	Tonelada	SNC(Jls)1class
Morrer Almofada		Duas placas ﹠dois cilindros
Capacidade	Tonelada	10×2		14×2
AVC	milímetros	80		100
Dimensão da peça de trabalho da almofada de matriz	milímetros	540×350×2		640×470×2
Dimensão das prensas	milímetros	2250×1945×3040		2460×2270×3734

Item		DPC-315
Modelo		V	H
Capacidade	Tonelada	315
Ponto de tonelagem nominal	milímetros	8	4
AVC	milímetros	282	170
Velocidade estável	s.p.m	20-35	30-60
Altura da matriz	milímetros	550	605
Ajuste de slide	milímetros	120
Área de slides	milímetros	2100×700×95
Área de reforço	milímetros	2700×920×190
Motor principal	kw.p	30×4
Pressão do Ar	kg/cm²	5-6
Prensas de Precisão	Tonelada	SNC(Jls)1class
Morrer Almofada		Duas placas ﹠dois cilindros
Capacidade	Tonelada	14×2
AVC	milímetros	100
Dimensão da peça de trabalho da almofada de matriz	milímetros	640×470×2
Dimensão das prensas	milímetros	3275×2975×4485

Acessórios padrão
Protetor Hidráulico de Sobrecarga	●	Interruptor de came rotativo	●
Sistema de Lubrificação Manual	●	Indicador de ângulo de manivela	●
Inversor de frequência	●	Contador de cursos elétricos	●
Dispositivo de ajuste deslizante	●	Receptáculo de fonte de ar	●
Indicador de altura da matriz	●	Contra Dispositivo de Segurança Excesso	●
Dispositivo de equilíbrio	●	Caixa de ferramentas de manutenção	●
Manual de operação		●

Acessório Padrão
Sistema de lubrificação elétrica automática	○	Fonte de energia	○
Dispositivo pneumático de cusão	○	Montagem de prensa antivibração	○
Contador de pré-impressão	○	Dispositivo de segurança fotoeletrônico	○
Contador de pré-impressão	○	Alimentador	○
Interruptor de pé	○	Prateleira	○
Dispositivo de troca rápida de matriz (modo de elevação de matriz, braçadeira e braço de matriz)	○	Nivelador	○
Dispositivo de extração deslizante	○	Mão do Machanismo	○
Consentimento para detecção de falha de alimentação	○	A luz da sala	○

Exibição de fábrica
